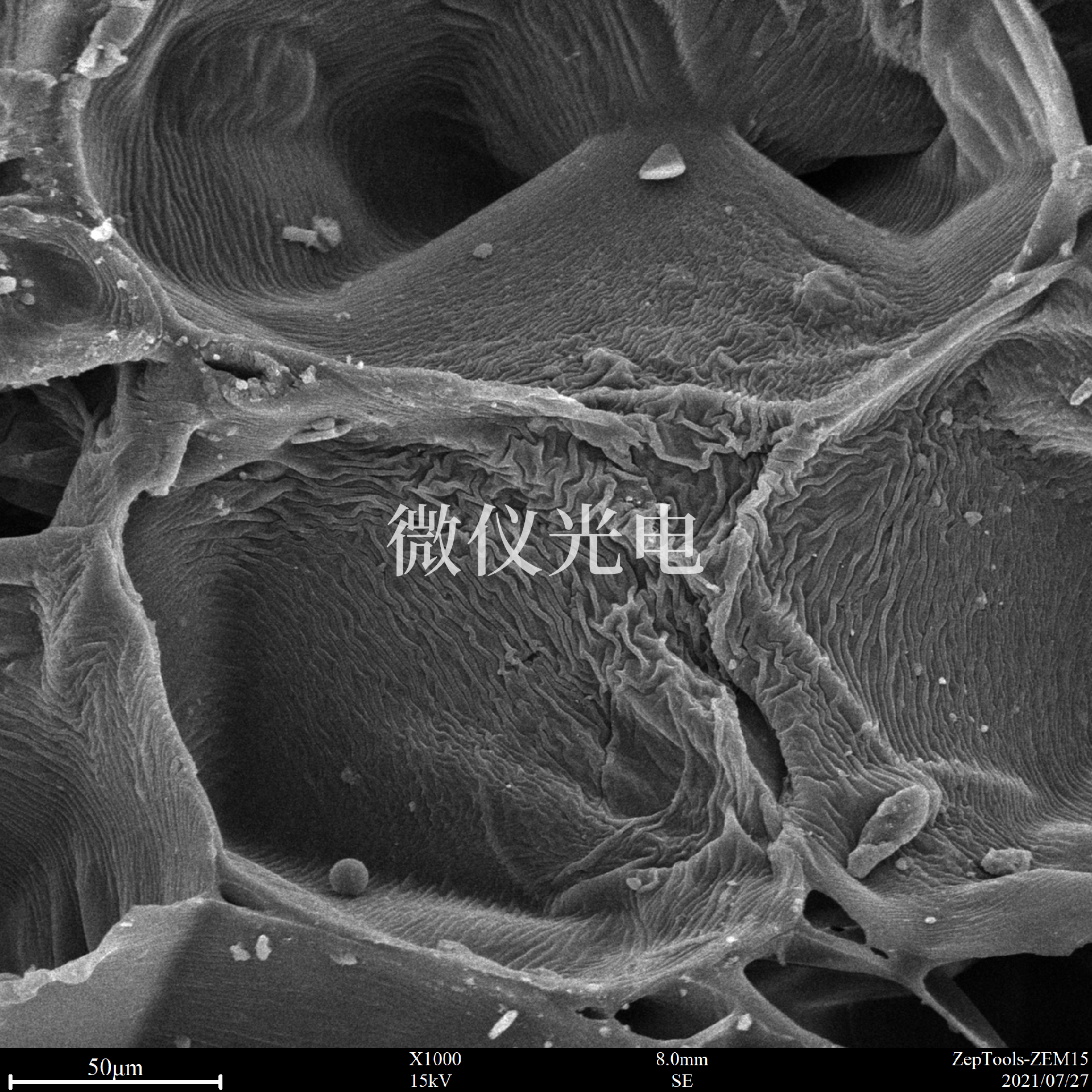

sem掃描電鏡電子顯微鏡是利用二次電子信號成像來觀察樣品的表面形態。掃描電鏡是介于透射電鏡和光學顯微鏡之間的一種微觀形貌觀察手段，可直接利用樣品表面材料的物質性能進行微觀成像。

從原理上講，sem掃描電鏡是利用聚焦得非常細的高能電子束在試樣上掃描，激發出各種物理信息。通過對這些信息的接受、放大和顯示成像，獲得測試試樣表面形貌的觀察。

觀察納米材料

所謂納米材料就是指組成材料的顆?；蛭⒕С叽缭?.1-100nm范圍內，在保持掃描電鏡表面潔凈的條件下加壓成型而得到的固體材料。納米材料具有許多與晶體、非晶態不同的、獨特的物理化學性質。納米材料有著廣闊的發展前景，將成為未來材料研究的重點方向。sem掃描電鏡的一個重要特點就是具有很高的分辨率?，F(xiàn)已廣泛用于觀察納米材料。

材料斷口的分析

掃描電鏡的另一個重要特點是景深大，圖象富立體感。sem掃描電鏡的焦深比透射電子顯微鏡大10倍，比光學顯微鏡大幾百倍。由于圖象景深大，故所得掃描電子象富有立體感，具有三維形態，能夠提供比其他顯微鏡多得多的信息，這個特點對使用者很有價值。掃描電鏡所顯示的斷口形貌從深層次，高景深的角度呈現材料斷裂的本質，在教學、科研和生產中，有不可替代的作用，在材料斷裂原因的分析、事故原因的分析以及工藝合理性的判定等方面是一個強有力的手段。

直接觀察原始表面

它能夠直接觀察直徑100mm，高50mm，或更大尺寸的試樣，對試樣的形狀沒有任何限制，粗糙表面也能觀察，這便免除了制備樣品的麻煩，而且能真實觀察試樣本身物質成分不同的襯度（背反射電子象）。

觀察厚試樣

其在觀察厚試樣時，能得到高的分辨率和很真實的形貌。掃描電子顯微的分辨率介于光學顯微鏡和透射電子顯微鏡之間，但在對厚塊試樣的觀察進行比較時，因為在透射電子顯微鏡中還要采用復膜方法，而復膜的分辨率通常只能達到10nm，且觀察的不是試樣本身。因此，用sem掃描電鏡觀察厚塊試樣更有利，更能得到真實的試樣表面資料。

觀察各個區域的細節

試樣在樣品室中可動的范圍非常大，其他方式顯微鏡的工作距離通常只有2-3cm，故實際上只許可試樣在兩度空間內運動，但在掃描電鏡中則不同。由于工作距離大（可大于20mm）。焦深大（比透射電子顯微鏡大10倍）。樣品室的空間也大。因此，可以讓試樣在三度空間內有6個自由度運動（即三度空間平移、三度空間旋轉）。且可動范圍大，這對觀察不規則形狀試樣的各個區域帶來很大的方便。
